• 高导热散热纳米复合陶瓷涂料
高导热散热纳米复合陶瓷涂料

本产品为黑色涂料,可以用于碳钢、不锈钢、铸铁钛合金、铝合金、铜合金、玻璃、陶瓷、人造石、石膏、陶瓷纤维、 木材等。长期使用温度-50℃—200℃良好的耐冷热冲击抗热震。

产品特性:

本产品为黑色涂料,可以用于钢、铁、钛合金、铝合金、铜合金、陶瓷等表面涂装。长期使用温度-30℃—180℃,有良好的耐冷热冲击抗热震。(注:不同基材对应的涂料配方不相同。)

1、纳米涂料单组份,环保无毒害, 施工方便,性能稳定。

2、 涂层硬度可达 6H,耐磨耐用,耐酸碱,耐腐蚀,耐盐雾,抗老化,可用于户外或高 湿高热工况。

3、纳米涂料优化复合了石墨烯, 涂层具有石墨烯显著的导热散热和超强防腐功能, 热导率 大于 20W/M.K,热辐射系数高。

4、 良好的防潮防水性能,导热散热稳定。

5、涂层与底材结合良好,结合强度大于 4MPa。

6、  涂层具有一定的阻燃性能。

7、 涂层耐高温冷热冲击,抗热震性良好。


运用领域:

1、热交换器、散热器、导热元件。

2、整流器、电脑一体机、显示屏等。

3、储能、化工管道。


使用方法:( 建议按以下方式使用。)

1、 涂布前准备:用 300目左右过滤网过滤,过滤即可备用;要将基材除油除锈,清理干净,否则会影响涂料功效甚至报废。

2、 涂布方式:常温喷涂, 建议喷涂厚度 50~100 微米左右为佳。将喷砂后的工件, 用无水乙醇清洗干净, 并用压缩空气吹干, 即可开始喷涂。根据工况的不同,涂层涂布及上述涂层处理工艺均可 2 遍(重复上述全部流程为一遍) 或 2 遍以上,达到实际工况下最匹配的稳定功效。

3、 涂布工具:口径 1.0的喷枪、空压机、空气过滤器。

4、 涂层处理:可自然固化,放置 12 小时以上即可(2 小时表干,24 小时实干,7 天陶瓷化)。或者放置烘箱150度烘烤 30分钟,可快速固化。


备注:

1、本纳米涂料为直接使用,不可添加其它任何成份,否则会严重影响该纳米涂料功效甚至快速报废。

2、从原包装里倒出未使用完的纳米涂料不要倒回原包装, 用 200 目左右的滤布过滤后单独存放,后续还可以使用。

3、避光密封保存,2℃—32℃环境中,纳米涂料保质期 6 个月。开盖后建议 20天内用完。

产品净重: 15 KG /桶。



春蕾纳米独有特点:

1、纳米陶瓷分散工艺技术独特,确保涂层与基材结合强度更稳定,涂层致密耐磨;

2、散热涂膜具有高热导率和高热辐射系数的特点,可使散热装置的材料热辐射快束散播;


相关性能测试:

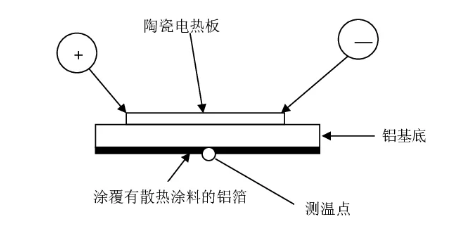

A、散热测试。实验装置如下图所示,以5W的陶瓷电热板为热源,将热电偶直接焊接在铝基底上测试温度,通过升温曲线测试研究散热特性。

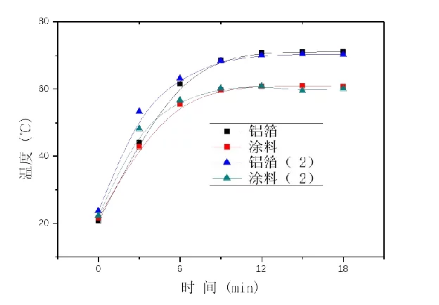

将涂了涂料的样品与没涂涂料的样品串联进行升温对比,在恒流模式下测试,做出温度-时间曲线,测试之后对换电极重新测试以评价其稳定性。对比试验发现,涂覆有散热涂料的铝箔样品比直接贴在铝箔上的样品,降温效果好10°C左右,显现出显著的散热功效。




 B、常规测试

编号

检验项目

测试条件

标准

检验工具

测试判定标准

1

附着力

BD-100刀片、3M610胶带

5B

百格刀

3M胶带

涂层表面无剥落

2

硬度

荷重1KG

6H

铅笔硬度计

涂层表面无划痕

3

高温高湿

85℃/85%

168H

高温高湿机

涂层表面无剥落

开裂、起泡

4

冷热冲击

-40℃~150℃ Dwell 15mins

Temp change 5mins

250

cycles

冷热冲击机

涂层表面无剥落

开裂、起泡

5

盐雾测试

温度35℃盐水浓度5% PH值6.5~7.2

72H

盐雾测试机

涂层表面无剥落

开裂、起泡

6

耐MEK测试

纱布浸MEK荷重500克距离6CM以每分钟30来回摩擦涂层

150

cycles

耐磨测试机

涂层无露底材

7

耐酒精

纱布浸含99.5%酒精荷重500克距离6CM以每分钟30来回摩擦涂层

100

cycles

耐磨测试机

涂层无露底材

说明:

本产品说明书中提供的信息是基于我们在实验室和实践中所获得。由于产品的具体应用通常都是在我们控制范围之外,所以我们只给予产品本身质量的保证。


石墨烯导热涂料的应用案例:

石墨烯热辐射涂料可广泛应用于大功率加热器、散热器表面、供暖设备、LED灯、景观灯、空调散热器,交通工具、发动机散热、汽车水箱散热、工业烘干设备、工业电加热器、热力管道、变压器、电器柜散热,工业热交换器、轨道交通取暖器、化工管道、锅炉等。

图片 1.png

成功的案例:

该涂料应用在电暖器上,具有极高的导热系数,热转换率高达99.7%。导热系数是铝的23倍,升温效率比铝10倍以上。电暖器接通电源后产生的热量在转换和传递的过程中损失微乎其微,基本上都能用来提供房间内的升温,热损失较少。

图片 2.png
